دودكش خورشيدی راهكاری جديد جهت توليد برق از انرژی خوشید

باید توجه داشت که تکنولوژی دودکش خورشیدی در واقع از سه عنصر اصلی تشکیل شده است که اولی جمع‌‌کننده هوا و عنصر بعدی برج یا همان دودکش و قسمت آخر نیز توربینهای باد آن است و همه عناصر آن برای قرن ها است که بصورت شناخته شده درآمده‌اند و ترکیب آنها نیز برای تولید برق در سال 1931 توسط گونتر مورد بحث قرار گرفته است.
در سال 84-1983 نیز نتایج آزمایشات و بحث های نمونه‌ای از دودکش خورشیدی که در منطقه مانزانارس در کشور اسپانیا ساخته شده بود، ارایه شد. در سال 1990 شلایش و همکاران در مورد قابل تعمیم بودن نتایج بدست آمده از این نمونه دودکش بحثی را ارایه کردند. در سال 1995 شلایش مجدداً این بحث را مورد بازبینی قرار داد. در ادامه در سال 1997 کریتز طرحی را برای قرار دادن کیسه‌های پر از آب در زیر سقف جمع‌آوری کننده حرارت ارایه کرد تا از این طریق انرژی حرارتی ذخیره‌سازی شود. گانون و همکاران در سال 2000 یک تجزیه و تحلیل برای سیکل ترمودینامیکی ارایه کردند و بعلاوه در سال 2003 نیز مشخصات توربین را مورد تجزیه و تحلیل قرار دادند. در همین سال روپریت و همکاران نتایج حاصل از محاسبات دینامیک سیالاتی و نیز طراحی توربین برای یک دوربین خورشیدی 200 مگاواتی را منتشر ساختند. در سال 2003 دوز سانتوز و همکاران تحلیل های حرارتی و فنی حاصل از محاسبات حل شده به کمک کامپیوتر را ارایه کردند.
در حال حاضر در استرالیا طرح نیروگاه دودکش خورشیدی با ظرفیت 200 مگاوات در مرحله طراحی و اجرا است. باید گفت که استرالیا مکان مناسبی برای این فناوری است چون شدت تابش خورشید در این کشور زیاد است. در ثانی زمینهای صاف و بدون پستی و بلندی در آن زیاد است و دیگر اینکه تقاضا برای برق از رشد بالایی برخوردار است ونهایتاً اینکه دولت این کشور خود را به افزایش استفاده از انرژی های تجدید‌پذیر ملزم کرده است و از این رو به 9500 گیگاوات ساعت برق در سال از منابع تجدید پذیر جدید نیاز دارد.

اصول کار دودکش خورشیدی

هوا در زیر یک سقف شفاف که تشعشع خورشیدی را عبور می‌دهد، گرم می‌شود. باید توجه داشت که وجود این سقف و زمین زیر آن بعنوان یک کلکتور یا جمع‌کننده خورشیدی عمل می‌کند. در وسط این سقف شفاف یک دودکش یا برج عمودی وجود دارد که هوای زیادی از پایین آن وارد می‌شود. باید محل اتصال سقف شفاف و این برج بصورتی باشد که منفذی نداشته باشد و اصطلاحاً «هوا بند» شده باشد. بر همگان روشن است که هوای گرم چون سبکتر از هوای سرد است به سمت بالای برج حرکت می‌کند. این حرکت باعث ایجاد مکش در پایین برج می‌شود تا هوای گرم بیشتری را به درون بکشد و هوای سرد پیرامونی به زیر سقف شفاف وارد شود.
برای اینکه بتوان این فناوری را بصورت 24 ساعته مورد استفاده قرارداد می‌توان از لوله‌ها یا کیسه‌های پرشده از آب در زیر سقف استفاده کرد. این موضوع بسیار ساده انجام می‌شود یعنی در طول روز آب حرارت را جذب کرده وگرم می‌شود و در طول شب این حرارت را آزاد می‌کند. قابل ذکر است که باید این لوله‌ها را فقط برای یکبار با آب پر کرده و به آب اضافی نیازی نیست. بنابراین اساس کار بدین صورت است که تشعشع خورشیدی در این برج باعث ایجاد یک مکش به سمت بالا می‌شود که انرژی حاصل از این مکش توسط چند مرحله توربین تعبیه شده در برج به انرژی مکانیکی تبدیل شده و سپس به برق تبدیل می‌شود.

توان خروجی دودکش خورشیدی

به زبان ساده می‌توان توان خروجی برج های خورشیدی را بصورت حاصل‌ضرب انرژی خورشیدی ورودی (Qsolar) در راندمان مربوط به جمع‌‌کننده، برج و توربین بیان کرد: در ادامه سعی می‌شود پارامترهای قابل محاسبه مشخص شوند ودر این راستا باید گفت که Qsolar را می‌توان بصورت حاصلضرب تشعشع افقی (Gh) درمساحت کلکتور (Acoll) نوشت.
البته این اختلاف فشار را می‌توان (با فرض قابل صرفنظر کردن اتلاف های اصطکاکی) به اختلاف استاتیک و دینامیک تقسیم کرد: قابل ذکر است که اختلاف فشار استاتیک در توربین افت می‌کند و اختلاف فشار دینامیک بیانگر انرژی سینتیک جریان هوا است. می‌توان بین توان موجود دراین جریان و اختلاف فشار کل و جریان حجمی هوا وقتی که [2]ΔPs=0، رابطه‌ای نوشت:
راندمان برج را بصورت زیر بیان می‌کنند: در عمل افت فشار استاتیک ودینامیک ناشی از توربین است. در حالتی که توربین وجود نداشته باشد می‌توان به حداکثر سرعت جریان دست یافت و تمام اختلاف فشار موجود به انرژی سینتیک تبدیل می‌شود: بر اساس تخمین Boussinesq حداکثر سرعت قابل دسترسی برای جریان جابجایی آزاد بصورت زیر است: که دراین فرمول [3]ΔT همان افزایش دما بین محیط و خروجی کلکتور (ورودی دودکش) است.

پارامترهای دخیل در دودکش خورشیدی

مهمترین عامل در راندمان برج، ارتفاع آن است. مثلاً برای برجی به ارتفاع 1000 متر اختلاف بین محاسبات دقیق و محاسبه تقریبی ارایه شده، قابل صرفنظر کردن است.
با دقت در معادلات [1]، [2]و [3]می‌توان دریافت که توان خروجی یک دودکش خورشیدی متناسب باسطح کلکتور و ارتفاع برج است.
مشخص شد که توان تولید برق یک دودکش خورشیدی متناسب با حجم حاصل از ارتفاع برج و سطح کلکتور است یعنی می‌توان با یک برج بلند و سطح کم و یا یک برج کوتاه با سطح وسیع به یک میزان برق تولید کرد. البته اگر اتلاف اصطکاکی وارد معادلات شود دیگر موضوع فوق صادق نیست. با این وجود تا زمانی که قطر کلکتور بیش از حد زیاد نشود می‌توان از قاعده سرانگشتی فوق استفاده کرد.

کلکتور

هوای گرم مورد نیاز برای دودکش خورشیدی توسط پدیده گلخانه‌ای در یک محوطه‌ای که با پلاستیک یا شیشه پوشانده شده و حدوداً چند متری از زمین فاصله دارد، ایجاد می‌شود. البته با نزدیک شدن به پایه برج، ارتفاع ناحیه پوشانده شده نیز افزایش می‌یابد تا تغییر مسیر حرکت جریان هوا بصورت عمودی با کمترین اصطکاک انجام پذیرد. این پوشش باعث می‌شود که امواج تشعشع خورشید وارد شده و تشعشع های با طول موج بالا مجدداً از زمین گرم بازتاب کند. زمین زیر این سقف شیشه‌ای یا پلاستیکی، گرم شده و حرارت خود را به هوایی که از بیرون وارد این ناحیه شده است و به سمت برج حرکت می‌کند، پس می‌دهد.

ذخیره‌سازی

اگر به یک ظرفیت اضافی برای ذخیره‌سازی حرارت نیاز باشد، می‌توان از لوله‌های سیاه رنگ که با آب پر شده‌اند و بر روی زمین در داخل کلکتور قرار داده شده‌‌اند، بهره جست. این لوله‌ها را باید فقط یکبار با آب پر کرده و دو طرف آنها را بست و بنابراین تبخیر نیز رخ نخواهد داد. حجم آب درون لوله‌ها بنحوی انتخاب می‌شود که بسته به توان خروجی نیروگاه لایه‌ای با ضخامت 20-5 سانتیمتری تشکیل شود. در شب زمانی‌که هوای داخل کلکتور شروع به سرد شدن می‌کند، آب داخل لوله‌ها نیز حرارت ذخیره شده در طول روز را آزاد می‌کند. ذخیره حرارت به کمک آب بسیار موثرتر از ذخیره در خاک به تنهایی است چون همانطور که می‌دانید انتقال حرارت بین لوله و آب بسیار بیشتر از انتقال حرارت بین سطح خاک و لایه‌های زیرین است و این از آن بابت است که ظرفیت حرارتی آب پنج برابر ظرفیت حرارتی خاک است.

برج

برج به خودی خودنقش موتور حرارتی نیروگاه را بازی می‌کند و همانند یک لوله تحت فشار است که به دلیل دارا بودن نسبت مناسب سطح به حجم از اتلاف اصطکاکی کمی برخوردار است. در این برج سرعت مکش به سمت بالای هوا تقریباً متناسب با افزایش دمای هوا (ΔT) در کلکتور و ارتفاع برج است. در یک دودکش خورشیدی چند مگاواتی، کلکتور باعث می‌شود که دمای هوا بین 35-30 درجه سانتیگراد افزایش یابد و این به معنی سرعتی معادل m/sec15 است که باعث حرکت شتابدار هوا نخواهد شد و بنابراین برای انجام عملیات تعمیر و نگهداری می‌توان براحتی وارد آن شد و ریسک سرعت بالای هوا وجود ندارد.

توربین‌ها

با بکارگیری توربینها، انرژی موجود در جریان هوا به انرژی مکانیکی دورانی تبدیل می‌شود. توربینهای موجود در دودکش خورشیدی شبیه توربین های بادی نیستند و بیشتر شبیه توربینهای نیروگاه های برقابی هستند که با استفاده از توربین های محفظه‌دار، فشار استاتیک را به انرژی دورانی تبدیل می‌کنند. سرعت هوا در قبل و بعد از توربین تقریباً یکسان است.. توان قابل حصول در این سیستم متناسب با حاصلضرب جریان حجم هوا در واحد زمان و اختلاف فشار در توربین است. از نقطه نظر بهره‌وری بیشتر از انرژی، هدف سیستم کنترل توربین بحداکثر رساندن این حاصلضرب در تمام شرایط عملیاتی است.

مدل آزمایشی

برای ساخت یک مدل ازمایشی، تحقیقات تئوریک مفصلی انجام شده که آزمایشات تونل باد وسیعی را بهمراه داشت و نهایتاً در سال 1981 منجر به ساخت واحدی با توان تولید 50 کیلووات برق در منطقه مانزانارس (Manzanares) در 150 کیلومتری جنوب مادرید در کشور اسپانیا شد و این واحد از کمک مالی وزارت تحقیق و فناوری آلمان برخوردار بود. هدف از این طرح تحقیقاتی، تطبیق، اندازه‌گیری محلی، مقایسه پارامترهای تئوریک و عملی و بررسی تاثیر اجزاء مختلف دودکش خورشیدی بر راندمان و نیز توان تولیدی این فناوری تحت شرایط واقعی و نیز شرایط خاص آب و هوایی بود.
پوشش سقف قسمت کلکتور نه تنها باید شفاف یا حداقل نیمه شفاف باشد بلکه باید محکم بوده و از قیمت قابل قبولی برخوردار باشد. برای این پوشش نوعی از ورقه‌های پلاستیکی و نیز شیشه‌ مورد توجه قرار گرفتند تا مشخص شود در درازمدت کدامیک از آنها بهتر بوده و صرفه اقتصادی دارد. باید توجه داشت که شیشه می‌تواند سالیان سال در مقابل طوفان و باد مقاومت کرده وآسیب نبیند و در مقابل باران های فصلی نیز نوعی خاصیت خود تمیز کنندگی بروز می‌دهد.

در عوض لایه‌های پلاستیکی را باید درون یک قاب قرار داد و وسط آنها نیز اصطلاحاً به سمت زمین شکم می‌دهد. هرچند هزینه اولیه سرمایه‌گذاری ورقه‌های پلاستیکی کمتر است ولی در مانزانارس با گذشت زمان این لایه‌ها شکننده شدند و آسیب دیدند. البته با پیشرفت در ساخت لایه‌های مقاوم در برابر دما و اشعه ماوراء بنفش می‌توان به استفاده از پلاستیکها نیز امیداور بود. مدل ساخته شده در اسپانیا در سال 1982 تکمیل گشت و هدف اصلی از ساخت آن نیز گردآوری اطلاعات بود. بین اواسط 1986 تا اوایل 1989 این واحد بطور مرتب هر روز مورد استفاده قرار گرفت و برق تولیدی آن نیز به شبکه برق سراسری متصل شد. طی این دوره 32 ماهه این واحد بصورت کاملاً اتوماتیک راهبری شد. در سال 1987 در این منطقه حدود 3067 ساعت با شدت تابش w/m2 150 وجود داشته است.

یکی از مطالب قابل توجه در راهبری این مدل آزمایشی آن بود که اسپانیایی‌ها در زیر قسمت کلکتور اقدام به کشاورزی کردند تا این امکان را نیز در طرح خود مورد بررسی قرار دهند و اصطلاحاً از زمین بصورت بهینه استفاده کنند. نتیجه این قسمت از تحقیق آن بود که توانستند گیاه مورد نظر خود را پرورش دهند و تاثیر آن را بر رطوبت هوای زیر سقف و دیگر پارامترهای مربوطه مورد ارزیابی قرار دهند.
تمامی نتایج بدست آمده بیانگر آن بوده است که این فناوری از قابلیت کافی جهت استفاده در مقیاس های بزرگتر را دارا است. بر پایه این نتایج یک سری تحقیقات توسط موسسات و دانشگاههای مختلف انجام شد تا وضعیت آن را شبیه سازی و مدلسازی کند تا بتوان نتایج این سیستم در مقیاس بزرگتر را پیشگویی کرده و قابل بررسی کرد.

تحولات آینده در دودکش خورشیدی

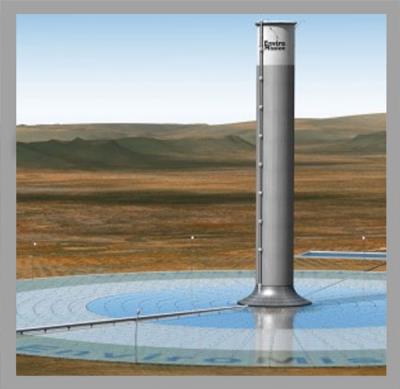

همانطور که در ابتدای مقاله اشاره شد در آینده نزدیک قرار است یک نیروگاه دودکش خورشیدی با ظرفیت 200 مگاوات در استرالیا ساخته شود که ارتفاع برج آن 1000 متر خواهد بود. بر اساس اطلاعات بدست آمده کشور آفریقای جنوبی نیز در نظر دارد با کمک سازمانهای بین‌المللی و نیز نهادهای سازمان ملل متحد یک نیروگاه با برجی به ارتفاع 1500 متر احداث کند تا از آن برای رفع کمبود برق خود استفاده کند. در این ارتباط باید متذکر شد که دولت هند نیز برای اجرای این طرح در ایالت گجرات اعلام آمادگی کرده است.
هر چند در ابتدا ساخت برجهای مرتفع کاری سخت بنظر می‌رسد ولی نباید از نظر دور ساخت که برج مرتفع شهر تورنتو کانادا در حال حاضر دارای 600 متر ارتفاع است و ژاپنیها در نظر دارند آسمانخراشهایی با ارتفاع 2000 متر در مناطقی بسازند که امکان زمین لرزه آنها نیز زیاد است و نهایتاً آنکه ساخت برج میلاد در کشورمان ایران نیز تاییدی بر این مدعاست که امروزه ساخت یک چنین سازه‌هایی دور از دسترسی نیست و ضمناً ما در ساخت سازه‌ سدهای آبی نشان داده‌ایم که براحتی می‌توانیم سازه‌های عظیم بتنی را برپا سازیم.
نباید از نظر دور داشت که با افزایش قیمت سوخت های فسیلی معادلات به نفع فناوریهای مرتبط با انرژی های تجدید‌پذیر تغییر خواهد کرد. در ثانی در کشورهایی که دستمزد نیروی کار پایین است، هزینه تولید برق با این روش کاهش خواهد یافت چون تقریباً نیمی از هزینه ساخت یک چنین نیروگاهی مربوط به هزینه ساخت کلکتور می‌شود که با کارگران ارزان و نسبتاً غیرماهر می‌توان براحتی آن را ساخت.
نتیجه‌گیری
با توجه به اجرایی شدن معاهده زیست‌محیطی کیوتو پس از پیوستن روسیه و عضویت ایران در این معاهده، بنظر می‌رسد که باید به دنبال راههایی جهت کاستن از میزان انتشار گازهای گلخانه‌ای بود.
یکی از بهترین روش ها جهت حصول به این هدف، استفاده از انرژیهای تجدید‌پذیر است و در این راستا برای کشورهای در حال توسعه میتوان فناوری «دودکش خورشیدی» را معرفی کرد. این معرفی از آن جهت است که قسمت عمده کار با نیروی نسبتاً غیرماهر قابل انجام است و این سیستم قادر است بدون نیاز به تعمیر و نگهداری خاص برای مدت مدیدی برق تولید کند و مناسب برای کشورهایی است که میزان تابش خورشید در آنها زیاد است. بعلاوه نباید رشد بالای تقاضا برای برق در کشوری مانند ایران را نیز از یاد برد.
در ضمن می‌توان اینگونه طرح ها را با استفاده از اعتبارات تعیین شده در معاهده کیوتو که اصطلاحاً CDM (Clean Development Mechanism) خوانده می‌شوند و حتی اعتبارات دیگر سازمانهای بین‌المللی پیگیری کرد چون بسیاری از سازمانها و کشورها حاضرند جهت استفاده از نتایج و نیز توسعه اینگونه فناوریها،‌کمکهایی را به کشورهای داوطلب اعطا کنند.   دستگاه پیشنهادی در این زمینه سولارمترProva 200 می باشد.
