نحوه استفاده از کلمپ متر
برای اندازه گیری پارامترهایی مانند جریان و ولتاژ، به یک ابزار اختصاصی نیاز دارید. ابزارهایی مانند مولتی متر آنالوگ و مولتی متر دیجیتال که اغلب برای اندازه گیری جریان استفاده می شوند. اما آنها نیاز دارند که مدار قطع شود تا سیم های تست دستگاه به صورت سری وارد مدار شوند. در بسیاری از موارد، انجام این کار ممکن یا عملی نیست. قطع کردن مدار خطراتی را نیز به همراه دارد مانند برق گرفتگی. کلمپ متر در چنین شرایطی انتخاب مناسبی است. این مقاله توضیح مفصلی در مورد نحوه استفاده از کلمپ آمپرمتر و همچنین اقدامات احتیاطی مربوطه را ارائه می دهد.

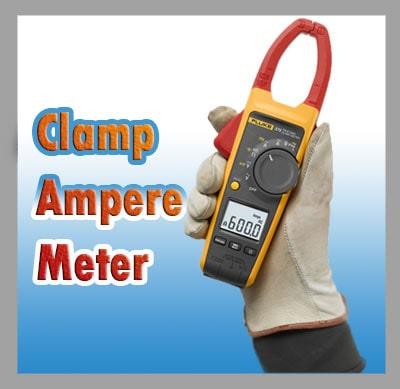

کلمپ متر چیست؟
کلمپ آمپرمتر چیست؟ ابزاری به شکل گیره لباس است که می‌توان آن را به دور سیم برق گیر داد تا جریانی که حمل می‌کند را اندازه‌گیری کند. به عنوان یک اصل اندازه گیری، کلمپ آمپرمتر ها میدان مغناطیسی ساطع شده از جریان جاری در سیم را برای اندازه گیری مقدار جریان تشخیص می دهند. برخلاف ابزارهایی مانند مولتی متر، این دستگاه این مزیت را دارد که می تواند جریان را بدون نیاز به قطع شدن مدار اندازه گیری اندازه گیری کند. به طور کلی، دو نوع کلمپ متر وجود دارد:
- کلمپ متر برای اندازه گیری جریان نشتی
- کلمپ متر برای اندازه گیری جریان بار
این ابزارها را می‌توان بر اساس تفاوت‌های دیگر طبقه‌بندی کرد. برای مثال، کلمپ آمپر متر ac/dc، کلمپ آمپرمتر dc یا جریان متناوب (AC ) و یا از یکسوسازی مقدار متوسط یا روش RMS استفاده می‌کنند. برخی از مدل های جدید کلمپ مترها می توانند هم جریان بار و هم جریان نشتی را اندازه گیری کنند.
نحوه استفاده از کلمپ متر
نحوه استفاده از آمپرمتر کلمپی؟ به طور کلی، کلمپ آمپرهای جریان بار و جریان نشتی به یک روش استفاده می‌شوند. ابتدا جریان DC یا AC را انتخاب کنید. سپس محدوده اندازه گیری را بر اساس بزرگی جریانی که اندازه گیری می کنید تنظیم کنید. پس از آماده شدن، فک های کلمپ آمپر را باز کنید و آنها را دور سیمی که می خواهید اندازه گیری کنید ببندید. برای حداکثر دقت اندازه گیری، سیم را در مرکز گیره قرار دهید.
کلمپ برای اندازه گیری جریان بار
کلمپ متر طراحی شده برای اندازه گیری جریان بار را فقط می توان به دور یک سیم بست. مراقب باشید که ابزار را به طور همزمان به دور چندین سیم نبندید، زیرا انجام این کار از اندازه گیری مناسب جلوگیری می کند.
کلمپ برای اندازه گیری جریان نشتی
کلمپ امپرمتر طراحی شده برای اندازه گیری جریان نشتی نیاز به کمی احتیاط بیشتری دارد. سیم های زمین باید به تنهایی اندازه گیری شوند. اگر مدار AC را اندازه‌گیری می‌کنید، ابزار را به دور همه سیم‌ها(دوسیم در تک فاز و سه سیم در سه فاز) ببندید. جریان نشتی جریانی است که از طریق مقاومت عایق بار به زمین می گذرد و در صورت اتصال بارهای زیادی می تواند حدود ده میکرو آمپر باشد. با استفاده از کلمپ متر، اختلاف ای که در هر دو جهت جریان دارد را می توان تشخیص داد و به عنوان جریان نشتی شناسایی کرد.
نکات ایمنی
همانند مولتی مترهای آنالوگ و مولتی مترهای دیجیتال، تعدادی از اقدامات احتیاطی وجود دارد که هنگام استفاده از کلمپ آمپرمتر باید در نظر داشت. به عنوان مثال، جریان بیش از حد که به سنسور گیره می رسد می تواند به دستگاه آسیب برساند. علاوه بر این، از بستن ابزار به هادی لخت خودداری کنید. کلمپ متر فقط باید برای اندازه گیری هادی های عایق استفاده شود (اگرچه این بستگی به سنسور جریان دستگاه دارد). در مجموع کلمپ ها سطح بالایی از ایمنی را ارائه می‌دهند، زیرا نیازی به قطع سیم تحت اندازه‌گیری را ندارند.
انتخاب بهترین کلمپ آمپرمتر
همانطور که در بالا توضیح داده شد، کلمپ مترها در مدل های مختلفی موجود هستند که برای کاربردهای مختلف طراحی شده اند. برای انتخاب بهترین آمپرمتر کلمپی برای مثال بسته به اینکه برای اندازه گیری جریان DC با کلمپ یا AC مهندسی شده باشند. در نتیجه، لازم است ابزاری را بر اساس برنامه مورد نظر خود انتخاب کنید. به عنوان مثال، برای اندازه گیری باتری مورد استفاده در خودرو، منبع تغذیه و یا سلول فتوولتائیک به یک کلمپ متر نیاز دارید که بتواند جریان DC را اندازه گیری کند. از سوی دیگر، اگر می‌خواهید جریان بار یا جریان نشتی را در یک مدار AC مانند روشنایی، خطوط برق در خانه، ساختمان یا کارخانه اندازه‌گیری کنید، به یک کلمپ آمپرمتر AC نیاز دارید.

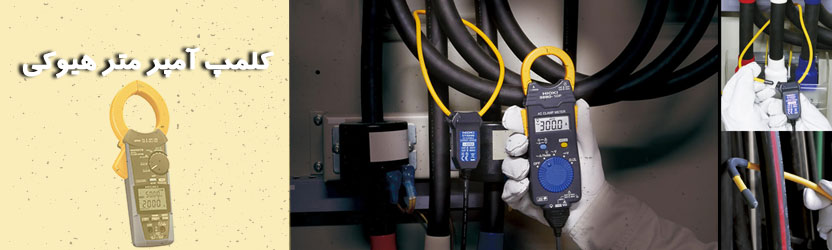

کلمپ آمپرمتر هیوکی
کلمپ آمپرمتر کیوریتسو
شرکت تجهیزات اندازه گیری کیوریتسو ژاپن به منظور ارائه انواع تجهیزات اندازه گیری پرتابل از سال ۱۹۴۰ شروع به فعالیت نموده است. از جمله تجهیزات قابل ارائه توسط این شرکت انواع کلمپ متر، مولتی متر، ارت تستر، اهم متر، میگر،توالی سنج و … می باشد. از زمان تاسیس در سال 1940، کیوریتسو رضایت مشتری را جلب کرده و محصولات و خدمات با کیفیت بالا را از الویت های اصلی شرکت تجهیزات اندازه گیری بهروز قرار داده است.از کلمپ آمپرمتر کیوریتسو و کلمپ آمپرمتر پرفروش کیوریتسو می توان به
کیوریتسو KT200،
کیوریتسو 2117R و
کیوریتسو 2608A اشاره کرد.
برای اطلاع از قیمت آمپرمتر کلمپی کیوریتسو، خرید کلمپ آمپرمتر ارزان، قیمت کلمپ متر و خرید کلمپ متر از طریق لینک
تماس با ما با شرکت در ارتباط باشید.
