ولتاژ گام و ولتاژ تماس چیست؟

تاريخ : ۱۴۰۲/۵/۱۰

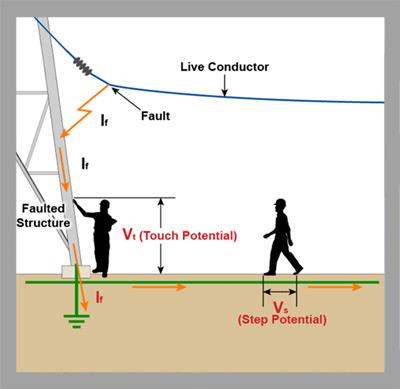

ولتاژ گام (Step Potential) و ولتاژ تماس (Touch Potential)

در سیستم های الکتریکی زمانی که خطای در اتصال سیم برقدار به زمین ویا به بدنه فلزی دستگاه ها ایجاد گردد، دراین حالت ولتاژ گام وتماس برای سیستم قابل تعریف خواهد بود.

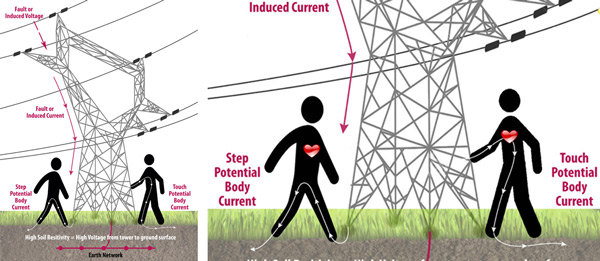

تعریف ولتاژ گام و ولتاژ تماس

ولتاژ گام چیست و چگونه اتفاق می افتد: ولتاژواختلاف پتانسیل بین دو پای فردی (حدود یک متر یا سه فوت) که در پست های الکتریکی یا سیستم های قدرت قرار دارد را ولتاژ گام می گویند.
ولتاژ تماس چیست: ولتاژ یا اختلاف پتانسیل بین اتصال دست فرد به بدنه فلزی برقدار سیستم های الکتریکی وپای او (حدود یک متر یا سه فوت) را ولتاژ تماس می گویند.
در حالت کلی ولتاژ تماس اغلب خطر بیشتری نسبت به ولتاژ گام دارد، بدین علت که در ولتاژ گام مسیر عبور جریان خطا بین دو پای فرد بوده اما در ولتاژ تماس مسیر عبور جریان از یک دست و پای فرد خواهد بود که ممکن است این مسیر عبور جریان در ناحیه قلب فرد قرار بگیرد.

روش های جلوگیری از خطرات برق گرفتگی ولتاژ گام و تماس

  • از دست کش وکفش های عایق در زمان کار با سیستم های الکتریکی استفاده نماید تا باعث کاهش خطرات ولتاژ گام در برق گرفتگی شوید.
  • در سیستم های قدرت وپست های الکتریکی در زمان خطا گام ها را بصورت چسبیده به هم بردارید. دراین حالت مقاومت الکتریکی بین پاها کاهش یافته و ولتاژگام کمتر خواهد شد.
  • در سیستم های قدرت وپست های الکتریکی در زمان خطا بصورت جهشی و پرشی قدم بردارید و راه بروید.

روش اندازه گیری مقدار ولتاژ گامی و تماسی

جهت محاسبات ولتاژ گام و تماس از دو روش زیر استفاده می کنیم:
  1. روش غیر مستقیم (اندازه گیری مقاومت زمین در حالت ولتاژ گام وتماس توسط دستگاه اندازه گیری)
  2. روش مستقیم (استفاده از دستگاه اندازه گیری تزریق جریان خطا)

روش غیر مستقیم (اندازه گیری مقاومت زمین در حالت ولتاژ گام وتماس توسط دستگاه اندازه گیری):

  • روش سه الکترودی برای محاسبه ولتاژ گام
  • روش دو الکترودی برای محاسبه ولتاژ تماس
  • استفاده از قانون اهم جهت محاسبه ولتاژ گام وتماس با توجه به مقدار مقاومت محاسبه شده وجریان عبوری ازمسیر گام وتماس فرد (V=R.I)
تجهیزات مورد نیاز: دستگاه اندازه گیری تست مقدار مقاومت زمین 4 الکترودی

روش کار در اندازه گیری ولتاژ گام

ابتدا مداری با استفاده از دستگاه اندازه گیری تست مقاومت زمین 4 الکترودی مطابق شکل زیر ببندید.
  • مقدار مقاومت الکتریکی بین دو پای فرد را توسط دستگاه اندازه گیری تست مقاومت زمین اندازه گیری نماید.
  • با استفاده از قانون اهم براحتی می توان مقدار ولتاژ گام را بدست آورید.

روش کار در اندازه گیری ولتاژ تماس

ابتدا مداری با استفاده از دستگاه اندازه گیری تست مقاومت زمین 4 الکترودی مطابق شکل زیر ببندید.
  • مقدار مقاومت الکتریکی بین اتصال دست وپای فردرا توسط دستگاه اندازه گیری تست مقاومت زمین اندازه گیری نماید.
  • با استفاده از قانون اهم براحتی می توان مقدار ولتاژ تماس را بدست آورید.

روش مستقیم (استفاده از دستگاه اندازه گیری تزریق جریان خطا)

 برای مشاهده تصاویر آموزشی فایل زیر را دانلود نماید.
