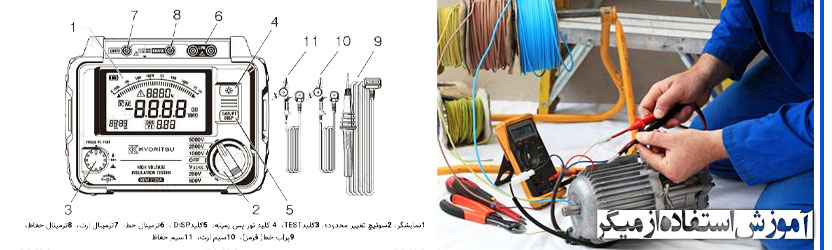

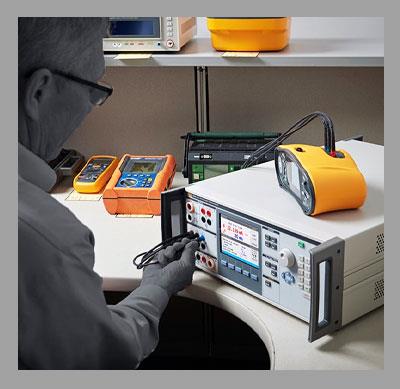

آموزش استفاده از میگر

دستگاهی است برای اندازه گیری مقدار مقاومت های بسیار بزرگ ( از نظر مقدار مقاومت الکتریکی ) معمولا 5000 مگا اهم . مانند مقاومت عایقی کابلهای قدرت و کنترل عایقی کابل در موارد اتصال زمین و غیره. مقاومت های تا این حد زیاد در حقیقت، مقاومت عایقی کابل ها و نظایر این ها هستند . برای اندازه گیری چنین مقاومت هایی معمولا به ولتاژ زیاد نیاز است. در بعضی از این نوع دستگاه ها ، ولتاژ اندازه گیری به 10kv نیز می رسد ولتاژ معمول این نوع دستگاههای اندازه گیری، بین 100 ولت تا 10 کیلو ولت است . دستگاه میگر از یک دستگاه نسبت سنج تشکیل شده است .
منبع ولتاژ مورد نیاز دستگاه معمولا متناوب است و آن را به دو صورت ایجاد می کنند. در روش اول با استفاده از یک منبع تغذیه Dc ولتاژ Dc را به کمک اسیلاتور ( نوسان ساز ) تبدیل به Ac می کنند و آنگاه به کمک ترانسفورماتور ولتاژ متناوب خروجی دقیقا همانند اندازه گیری معمولی مقاومت با این تفاوت که در نوع دستی، توسط دسته ای که در بغل میگر است آنرا چرخانده، که بدین ترتیب ژنراتوری به گردش در می آید، در نتیجه ولتاژ تولید می شود که آن ولتاژ توسط ترانسفورماتورهای افزاینده، افزایش یافته و سپس توسط یکسو کننده ها به ولتاژ مستقیم (dc) تبدیل می شود و مورد استفاده قرار می گیرد .

دسته ای را که در بغل مگر است می چرخانیم و دو سر سیم ها را با هم اتصال می دهیم، اگر عقربه روی صفر قرار گرفت مگر (میگر) سالم است. برای تست آوو متر دو سر پراپ آنرا بهم وصل می کنیم و رنج را روی اهم قرار می دهیم عقربه باید منحرف شود که در این صورت سالم است . در مورد ولت متر و آمپرمتر باید با اندازه گیری ولتاژ و آمپرهای مشخص صحت آنرا تشخیص داد .
