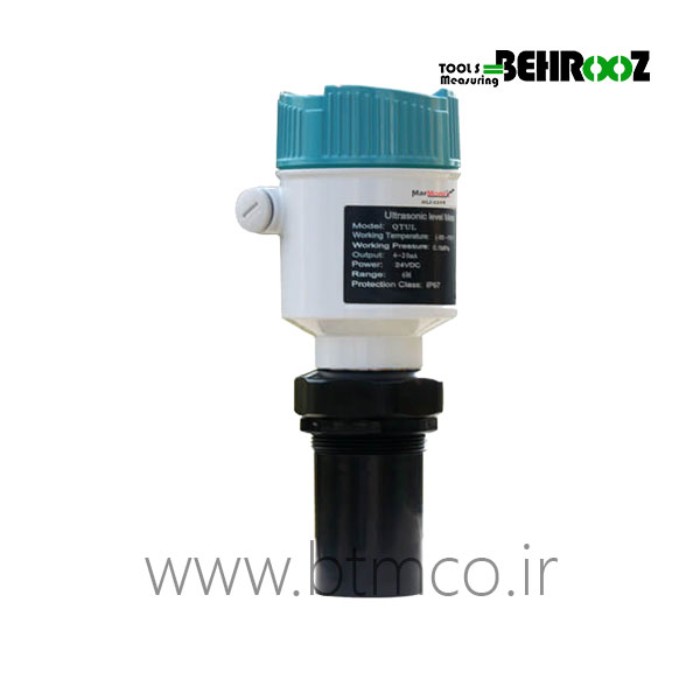

ترانسمیتر التراسونیک سطح مارمونیکس مدل MLS-2204
Marmonix ultrasonic level sensor MLS-2204
سنسور ترانسمیتر التراسونیک سطح مارمونیکس مدل MLS-2204 در جهت سطح محصول پالس تولید می کند. این پالس ها از روی سطح منعکس شده و توسط سنسور دریافت می شوند. کنتور زمان t، بین انتقال پالس و دریافت ان را اندازه گیری می کند و سپس از زمان t (و سرعت صدا) برای محاسبه فاصله D بین غشای حسگر و سطح محصول استفاده می کند.
D = c • t / 2. از آنجا که دستگاه فاصله خالی H را از قسمت ورودی می داند ، می تواند سطح را به صورت زیر محاسبه کند: L = H – D
سرعت اولتراسونیک در گاز تحت تأثیر دمای گاز است ، بنابراین ترانسمیتر نیاز به تشخیص دمای گاز در محل کار دارد. در نتیجه اندازه گیری سطح مواد نیاز به شناسایی دمای گاز در محل و جبران سرعت صدا دارد.
مشخصات فنی ترانسمیتر التراسونیک سطح مارمونیکس مدل MLS-2204
- منبع تغذیه: DC24V (±10%) 30Ma
- صفحه نمایش: 4digit LCD
- کیفیت تصویر: 0.03%of the actual range
- جریان خروجی: 4to20mA
- بار خروجی: 0-500Ω
- محدوده دمایی: -40℃~75℃
- محدوده فشار: ±0.1MPa (press definitely)
- طول دوره اندازه گیری: 1.5 seconds
- درجه حفاظت: IP67
