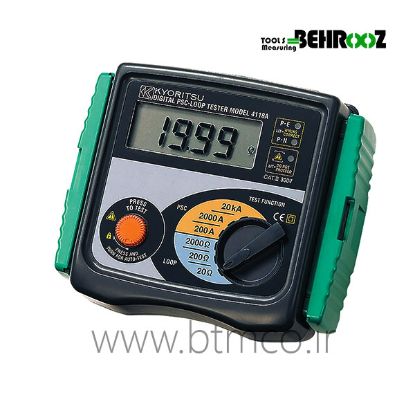

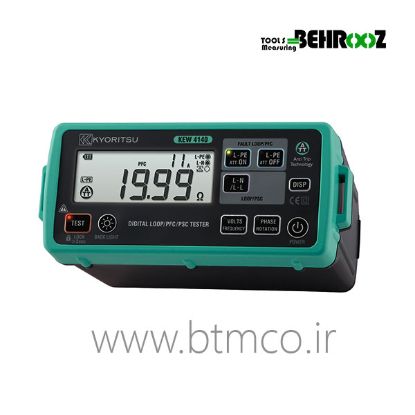

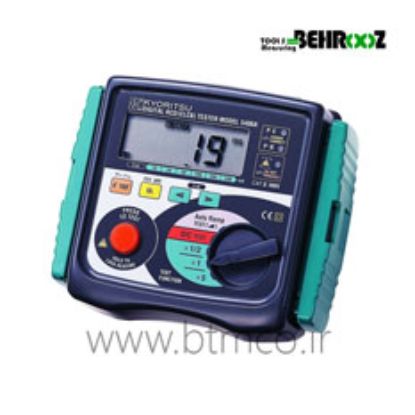

لوپ تستر چیست؟ دستگاه لوپ تستر برای اندازه گیری مقدار مقاومت حلقه بسته طراحی شده است. همچنین این دستگاه ها می توانند ولتاژ متناوب، فرکانس، تست اتصال کوتاه و… را نیز بسنجند.

در پاسخ به سوال کاربرد لوپ تستر ها می توان گفت عموما برای اندازه گیری امپدانس حلقه و تشخیص خطای احتمالی در سیستم مورد استفاده قرار می گیرند.

امپدانس حلقه ارت برابر است با مجموع مقاومت سیم پیچ ترانسفورماتور، مقاومت هادی فاز، مقاومت هادی حفاظتی (PE)، مقاومت الکترود ارت و مقاومت داخلی تجهیزات.

اندازه گیری امپدانس حلقه اتصال کوتاه Ze در سمت تغذیه تابلوی توزیع و با دسترسی به شینه اصلی ارت و در حالتی که کلید اصلی باز بوده و تغذیه تمام مدارات قطع شده انجام می شود. به علاوه در طول تست، اتصال سیستم ارت تجهیزات (الکترودهای ارت) از شینه ارت جدا می شود. اندازه Ze حاصله معادل امپدانس حلقه اتصال کوتاه و برابر مجموع مقاومت های سیم پیچ ترانسفورماتور، هادی فاز و هادی حفاظتی است. مقاومت اتصال زمین تجهیزات در این اندازه گیری دخیل نیست.

امپدانس حلقه اتصال کوتاه Zs در دور ترین نقطه هر مدار و در بیشتر موارد با حذف موقت کلید اصلی مدار سنجیده می شود. امپدانس حلقه اتصال کوتاه با اتصال لوپ تستر به یک پریز (هادی های فاز و خنثی) و بعضی اوقات به سیم ارت آن به دست می آید که برابر با مجموع مقاومت های سیم پیچ ترانسفورماتور، هادی فاز، هادی حفاظتی، الکترود ارت اصلی و مقاومت ارت تجهیزات می باشد.

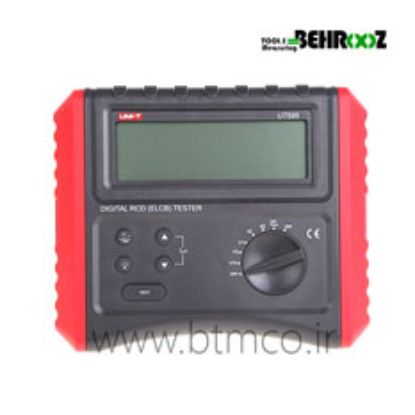

امپدانس کل حلقه محافظت زمین را می توان با وصل کردن لوپ تستر به پریز اندازه گیری نمود. مقدار امپدانس حلقه محافظتی که اندازه گیری شده است، بیانگر مجموع مقاومت سیم پیچی ترانسفورماتور، مقاومت هادی، مقاومت هادی های محافظت، مقاومت زمین منبع و مقاومت زمین در زمین محل سیم کشی می باشد. با تنظیم کردن دستگاه تستر RCD در هر یک از رنج های PSC می توان جریان اتصال به زمین را اندازه گیری نمود.
