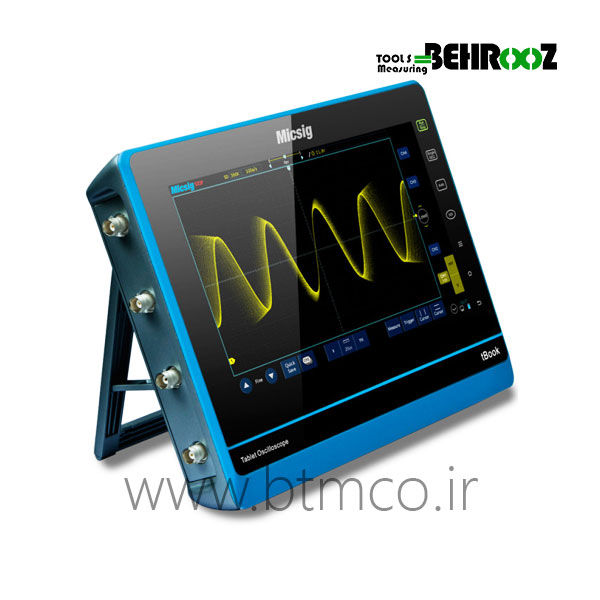

اسیلوسکوپ دستی میسیگ MICSIG TO302/TO304
micsig DIGITAL STORAGE OSCILLOSCOPES TO302/TO304
اسیلوسکوپ تبلتی میسیگ MICSIG TO302/TO304 سیم رابط پروب معمولاًً از جنس کابل کواکسیال می باشد تا میزان نویز به حداقل برسد. نوک پروب به صورت گیره ای فنری است که می توان آن را به یک نقطه از مدار وصل کرد. اگر پوشش پلاستیکی نوک پروب را برداریم ، نوک آن به صورت سوزنی می شود که در بعضی مواقع از آن استفاده می گردد. انتهای فلزی سیم رابط که به ورودی اسیلوسکوپ وصل می شود BNC نام دارد. BNC دارای یک شیار مورب است که وقتی آن را به ورودی اسیلوسکوپ وصل می کنیم و 90 درجه در جهت عقربه های ساعت می چرخانیم این قطعه کاملاً به اسیلوسکوپ متصل می شود. همچنین روی پروب کلیدی با دو حالت 1× و 10× وجود دارد که در حالت 1× ، سیگنال بدون هیچ گونه تضعیفی از طریق پروب به اسیلوسکوپ اعمال می گردد و در حالت 10×، ابتدا سیگنال در داخل پروب 10 برابر تضعیف شده و سپس به اسیلوسکوپ اعمال می گردد. باید توجه داشت که اگر از حالت 10× پروب ، برای اندازه گیری استفاده شود مقادیر قرائت شده دامنه را باید در عدد 10 ضرب نمود تا مقدار واقعی دامنه سیگنال بدست آید. موارد کاربرد 10× برای سیگنال های با دامنه زیاد می باشد.
مشخصات فنی دستگاه:
- پهنای باند : 300MHz
- زمان صعود : 1.17ns
- نرخ نمونه برداری : 1.5GSa/s 750MSa/s (optional sample rate 2GSa/s 1GSa/s)
- کارت حافظه : 18M/9M(optional max. memory depth 180M/90M)
- تعداد کانال : 2/4
- محدوده پهنای باند : 200MHz, 20MHz
- امپدانس ورودی : 1MΩ±1%≈15pF±3 pF
- رنج حساسیت ورودی : 2mV/div~5V/div
- رزولیشن عمودی : 8 bit
- محدوده زمان پایه : 200ps/div~1000s/div
- حالت نمونه : normal, average, peak , envelop
- ثبت دینامیک : ≤2H
- فرم امواج : 4 ref waveform
- نوع تریگر : edge, pulse, short pulse, logic, serial data (UART,LIN, CAN, SPI, I2C, 1553B, 429)
- نوع اندازه گیری اتوماتیک : 31. measurements include: Period, Frequency, Delay, Rise Time, Fall Time, Positive Duty Cycle, Negative Duty Cycle, Positive Pulse Width, Negative Pulse Width, Burst Width, Phase, Positive Overshoot, Negative Overshoot, Peak to Peak, Amplitude, High, Low, Max, Min, Mean, Cycle Mean, RMS, Cycle RMS
- صفحه نمایش : 10.1 inchesTFT LCD capacitive touch screen
نام هاي ديگر دستگاه :
اسيلوسکوپ ، اسکوپ ، اسيلوسکوپ ديجيتال ، نوسان نما ، نوسان نمای پیشرفته ، تبلتی ، اسلیسکوپ لمسی ، اسلیسکوپ قابل حمل
مشخصات ظاهری
|
نوع کاربری
|
پرتابل
|
وزن
|
1.7Kg
|
سایز
|
275*210*60mm
|
نوع اندازه گیری
|
دیجیتال
|
تعداد کانال
|
2 کانال
|
مشخصات فنی
|
پهنای باند
|
300 MHz
|
نرخ نمونه برداری
|
2 Gs/s
|
شیوه ارتباطی
|
قابلیت اتصال به کامپیوتر
|
mini USB
|
حافظه
|
دارد
|
لوازم جانبی
|
لوازم جانبی همراه دستگاه
|
|
سایر مشخصات
|
نوع صفحه نمایش
|
10.1 Inches TFT LCD
|
نوع تغذیه
|
9000 mAh Battery
|
نرم افزار
|
|
